駝峰支撐

添加時間：2022-12-03 點擊量：

[駝峰支撐]

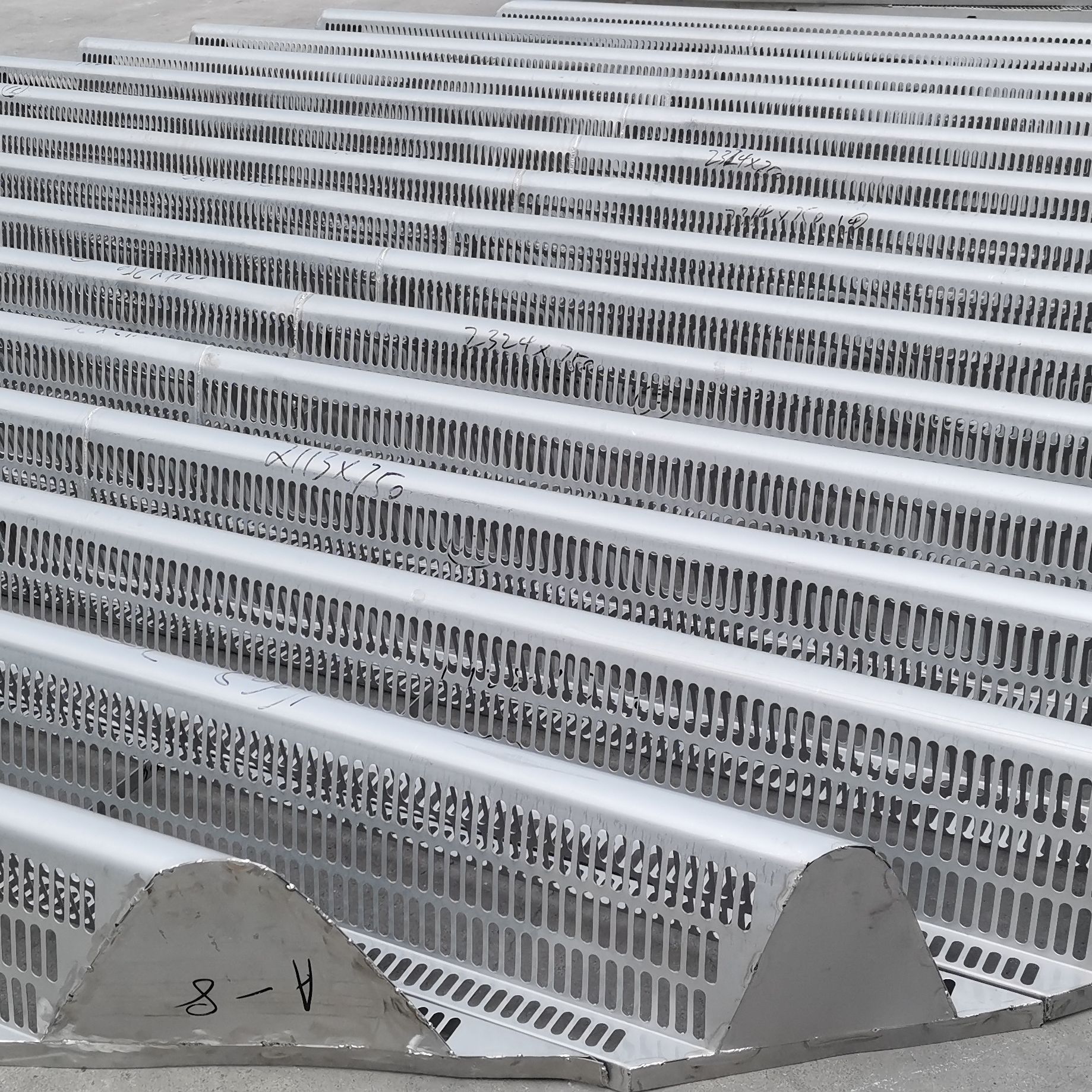

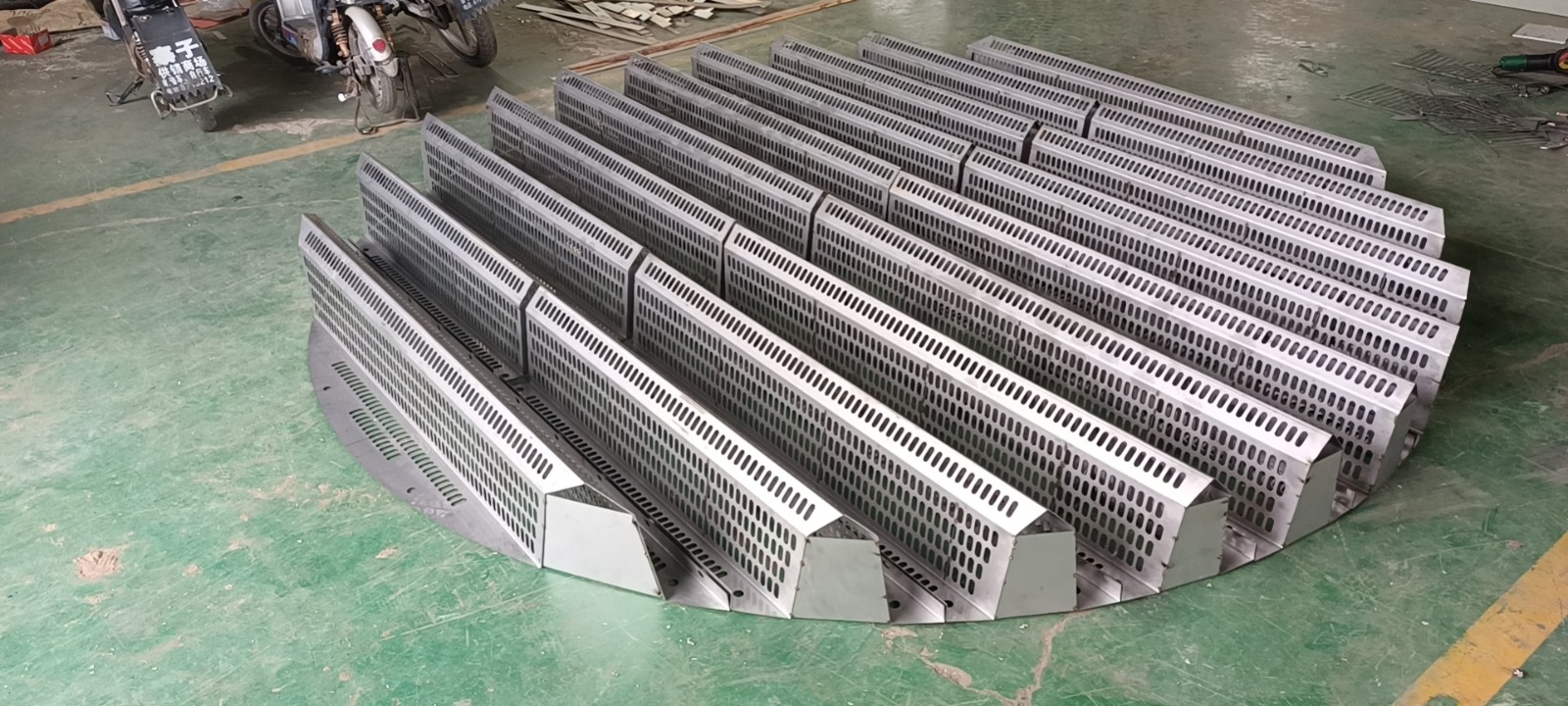

駝峰支承板又稱駝峰式填料支撐板，也叫梁型氣體噴射式填料支承板，為單體組合式結構。它是目前較好的散堆填料支承之一，適用于塔徑1.5米以上的大塔，應用較廣。能從人孔直接進入塔內。單體在塔內放置由凸臺定距，間隙10mm,使液體自由流下。駝峰具有長條形側孔，用鋼板沖壓成型，其液體通量可達200m3/m2h,最大壓降為69Pa,適用于25mm以上的各種散堆填料。憑借駝峰支撐的優異性，其應用范圍廣，被迅速應用于煉油、化工、化肥、乙烯和制氧等領域，除此之外，還有鐘罩型支承，波紋板網支承和格柵式支承等類似產品。

產品材質：

用進口材料： 321，316L，F(xiàn)46，NS-80，鎳板，鈦板及合金板材等

常規金屬材質：Q235B，201，304，304L， 316，316L，2205等

常規塑料材質：PP聚丙烯，PTFE聚四氟乙烯，玻璃鋼材質等

產品特點：

（1）剛性好，允許載荷大，能可靠地承受施加于其上的各種壓力。

（2）具有優良的流體力學性能。

（3）填料顆粒或或碎片不易堵塞孔口，對于小于DN25的填料可在支承板上先整砌一層300mm高的大填料，再堆放小填料。

（4）質量輕，節省材料?？捎媒饘?、塑料、陶瓷，石墨等材質制成。

（5）單位組合式的結構，便于從人孔進行安裝。

（6）其立體結構的支承板，有利于加大開孔面積，使開孔面積多在100%左右。開孔面積的原則是開孔率必須大于填料層的空隙率，否則支撐板構成“瓶頸”區，使塔負荷降低，開孔面積與結構、材質、塔徑有關，一般占塔截面的70%-100%，對金屬支承板應100%左右。
